Cara Menggunakan Command Offset AutoCAD


Command offset digunakan untuk menggandakan object autoCAD menjadi sama persis sesuai ukuran yang dimasukkan. Mungkin untuk para profesional CAD postingan ini tidak lah penting. Tapi kalau untuk menambahkan tentang pembelajaran autoCAD silahkan...! Pada kolom komentar di bawah. Command offset sering digunakan untuk membuat object sesuai ukuran yang diinginkan, penggunaannya juga tergantung kebutuhan.

Langsung saja ikuti dan praktekkan :
1. Buka program autoCAD
2. Buat sebuah line dengan panjang 100mm atau terserah anda dimensinya lihat pada gambar.
  cara menggambar autocad
3. Ketik O enter atau pilih command offset pada toolbar icon offset autocad

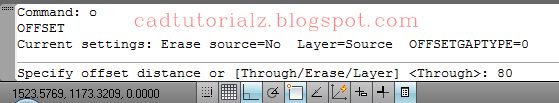

4. Specify offset distance - Masukkan dimensi yang dikehendaki, disini saya memasukkan 80mm tekan enter.

  autocad indonesia

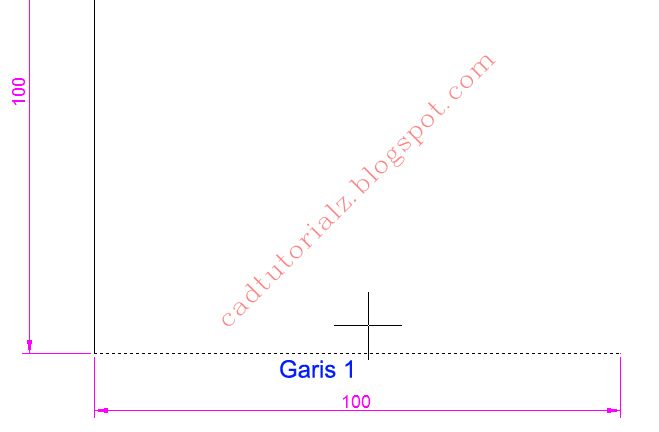

5. Setelah dimensi dimasukkan, arahkan cursor ke garis yang akan di offset. Click pada garis tersebut. Garis 1
  autocad command
 6. Click pada display tepat di atas garis tersebut.

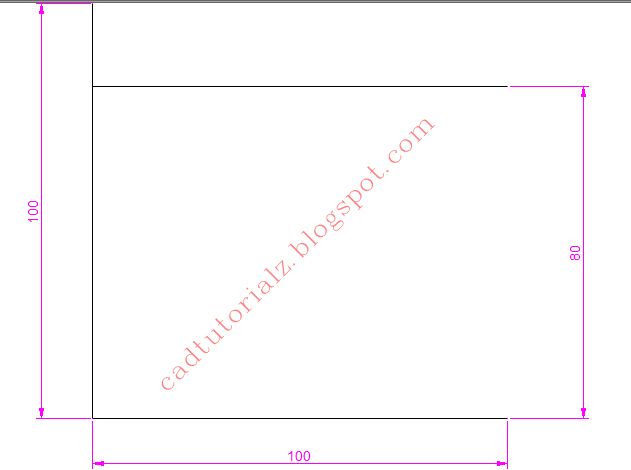

 7. Garis akan terbentuk sama persis dengan garis yang dioffset dengan dimensi 80mm

  cad drafter

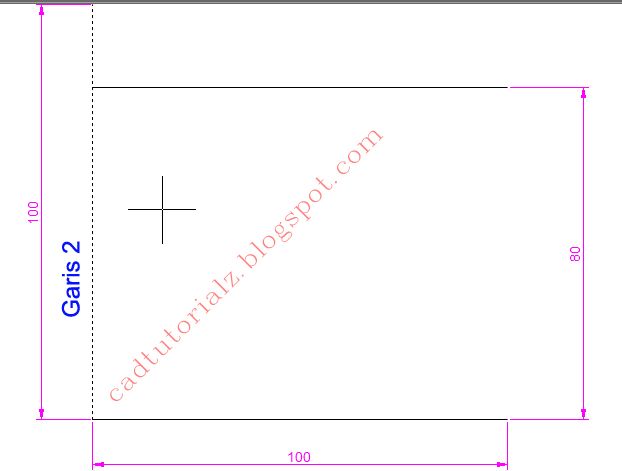

8. Untuk mengulangi perintah offset bisa langsung di tekan enter / spasi. Dengan catatan dimensi yang dikehendaki sama persis dengan dimensi yang dimasukkan sebelumnya. Click pada garis 2 ulangi sesuai petunjuk diatas

  2d autocad

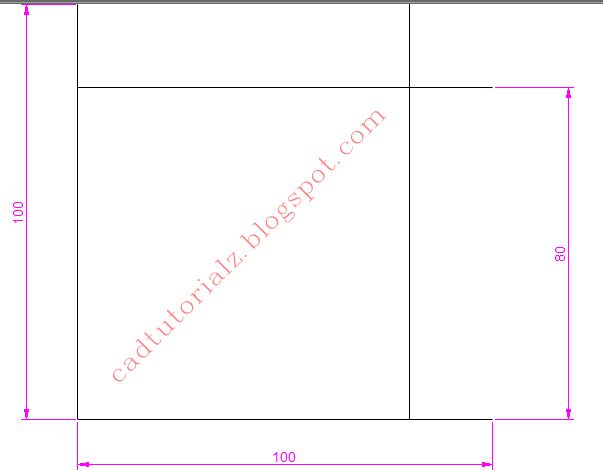

 9. Hasil

  autocad 2011 tutorial

Sebenarnya masih banyak variasi command offset yang lain, tapi saya mengambil contoh yang simple untuk memudahkan pembelajaran anda. Pengembangan dan variasi bisa anda cari sendiri.

Cukup sekian tutorial belajar autoCAD dari saya untuk pemula program CAD. Untuk pengembangan command-command autoCAD yang lain bisa di ikuti update postingan selanjutnya. Good Luck
