Wednesday, April 20, 2016

Cara Menghapus Sebagian Garis Pada Autocad Dengan Break

Break adalah jenis perintah modify di Autocad yang digunakan untuk menghapus sebagian obyek garis atau dapat difungsikan sebagai pemisah antar satu garis menjadi dua bagian. Cara menghapus sebagian garis pada Autocad dengan Break adalah tema yang akan kita pelajari bersama selain cara menggunakan nya.

Karena tutorial ini akan membahas penggunaan dasarnya maka saya akan sedikit menjelaskan perbedaan perintah Break dengan perintah Trim Autocad. Kenapa tidak menggunakan perintah Trim saja kalau sama-sama memotong garis? Jika belum paham pelajari lebih lanjut bagaimana cara Trim pada Autocad.

Prinsip Dasar Perintah Break Autocad


Perbedaan prinsipnya begini, jika kita menggunakan Break di Autocad untuk memotong sebagian garis tanpa memerlukan batasan garis bantu, lain halnya dengan command Trim yang membutuhkan batas garis agar perintah Trim dapat bekerja.

Contohnya kita mempunyai satu garis lurus dengan panjang tertentu kemudian kita ingin membuang hanya pada bagian tengahnya saja tanpa dimensi, nah perintah yang cocok untuk digunakan yaitu Break karena tanpa harus membuat garis bantu terlebih dulu kita sudah bisa menghapus dengan cara yang simpel.


Kalau nantinya perintah Break ini dimanfaatkan untuk menghapus sebagian garis dengan dimensi yang perlu persisi, bisa saja. Contoh pengaplikasian Break autocad nantinya bisa Anda kembangkan sendiri kalau sudah dapat menalar maksud dari perintah tersebut.

Cara Menggunakan Break Pada Autocad Tanpa Titik Point Yang Presisi


Berikut ini adalah langkah - langkah untuk mengaplikasikan Break dengan titik point yang tidak ditentukan ukurannya. Coba kita praktekkan bersama.

1. Buka lembar kerja autocad Anda
2. Buatlah gambar seperti pada screenshot berikut ini. Atau unduh saja, agar lebih cepat untuk segera mengikuti praktek ini. Download Link

cara menggunakan break autocad


3. Kemudian ketikkan shortcut keyboard Break nya yaitu “BR” enter

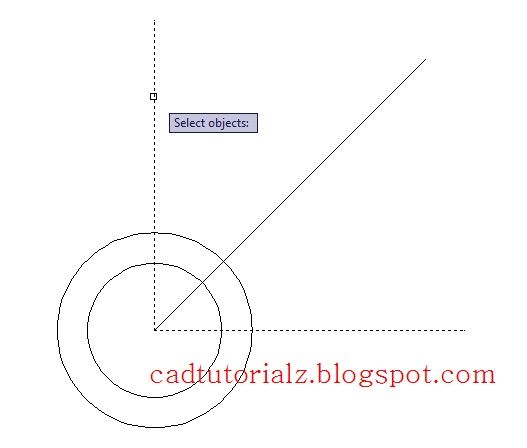

4. Setelah command Break aktif sekarang waktunya untuk eksekusi. Pilihlah garis lurus yang berada ditengah lingkaran, pada proses ini kita akan menentukan point pertama Break / batas potongan pertama.
cara menggunakan break pada autocad

Command: BREAK
Select objects: (pililah obyek garis yang akan di Break yang dibuat untuk batas Point 1)

5. Setelah obyek garis yang akan diBreak terpilih, selanjutnya tentukan "Second point" break dengan memilih Nearest garis, perhatikan di screenshot batas potongan kedua.

cara simpel menggunakan break autocad

Specify second break point or [First point]: (pilih point Break yang kedua, Point 2)

6. Sehingga hasilnya akan tampak seperti screenshot ini.

cara memotong sebagian garis autocad

Cara Menggunakan Break Pada Autocad dengan Titik Point Presisi


Cara yang kedua ini kita akan belajar menggunakan perintah break untuk point / batas potong dengan penentu ukuran yang presisi.

Lakukan proses yang sama dari mulai langkah nomor satu sampai langkah nomor tiga pada contoh diatas.

Setelah command Break siap lalu kita memilih “Intersection” lingkaran dengan cara tekan SHIFT+KLIK KANAN atau bila belum mengerti baca tips menggunakan Osnap Autocad.

cara memotong sebagian garis pada autocad

Jika anda telah memilih Intersection dan point itu aktif, langkah selanjutnya adalah pilih garis lingkaran untuk menentukan Point pertama / batas potongan pertama.

cara memotong sebagian line autocad


Kemudian tekan SHIFT+Klik Kanan lagi untuk memilih intersection lagi, trik ini agar lebih cepat untuk memilih point kedua dan hasilnya pun presisi.

cara menghapus sebagian garis autocad

Selesai melakukan langkah diatas Anda telah berhasil menggunakan Break Autocad, Hasil akan tampak seperti dibawah ini

cara menghapus sebagian obyek garis autocad

Sekian panduan belajar autocad menggunakan perintah dasar Break. Coba di nalar sendiri agar perintah ini tetap Anda ingat selama mengerjakan proyek gambar Autocad 2D baik mekanikal, sipil, plumbbing, kontruksi dan lainya. Keep a spirit..!

Friday, April 15, 2016

2 Cara Membuat Kurva Di Autocad Menggunakan Spline

Bagaimana Cara Membuat Kurva Di Autocad Menggunakan Spline? Command Spline adalah perintah pada Autocad yang digunakan untuk membentuk kurva yang di buat berdasarkan quadratik dan kubik atau besar titik ordinat yang telah ditentukan.

Fungsi Spline pada Autocad yang biasanya digunakan untuk membuat kontur tanah dalam teknik sipil, pada desain produk perintah ini dimanfaatkan sebagai pembuatan model Curve. Seperti tren dan perkembangan desain saat ini banyak yang aplikasikan kurva 3D minimalis.

Dulu ketika saya bekerja pada salah satu perusahaan di Surabaya, perintah Spline Autocad ini saya fungsikan untuk membuat Helm seperti Shell (Tempurung), Pad (Topi), dan Visor (Kaca pelindung). Meski dalam proses pembuatan 3D produk nya sata lakukan bukan pada program Autocad. Tapi di software tersebut sangat membantu untuk kerangka dasar pembuatannya.

cara membuat spline di autocad
Spline Autocad Tutorial - Helm Design

Cara membuat Spline di Autocad sebenarnya mudah saja, namun menurut saya pada prakteknya bisa terbagi menjadi dua bagian. Yang pertama bisa digunakan untuk buat kurva yang tidak mengacu pada dimensi atau bebas, yang kedua dimanfaatkan untuk membuat kurva dengan ukuran.

Sekarang coba kita belajar Autocad bersama untuk menggunakan perintah Spline, lebih simpelnya lagi ikuti praktek langkah - langkah di tutorial ini.

Menggunakan Spline Autocad Tanpa Ukuran Titik Point


1. Pertama setelah lembar kerja Autocad terbuka. Coba ketik “SPL” tanpa tanda petik lalu enter untuk memerintah Spline

2. Selanjutnya klik untuk titik “First point” Spline yang akan kita buat pada sembarang tempat di display

command dasar autocad spline

3. Klik titik point kedua “Next Point”

cara buat spline di autocad

4. Kemudian lanjut klik di display untuk menentukan titik ketiga “start tangent”

command bar spline autocad

5. Lanjutkan dengan menentukan point "End tangent"
6. Setelah itu tekan tombol enter 3 kali untuk keluar dari perintah Spline
7. Taraaa Kurva Autocad sudah berhasil kita buat dengan empat titik point

start point spline autocad

Membuat Spline Autocad Dengan Ukuran Titik Point


1. Buat titik bantuan terlebih dahulu, bisa dengan garis atau Point. Untuk ukuran garis bantu bisa Anda sesuaikan dengan kebutuhan

tutorial perintah spline autocad

2. Ketik shortcut command Spline. SPL akhiri dengan tombol enter.
3. Setelah perintah Spline aktif, lalu pilih pada End point garis yang paling kiri sampai paling kanan lihat contoh di gambar (tanda A, B, C, dan D)

point perintah spline autocad

Pelajari : jika Anda belum tau tentang Endpoint Osnap Autocad dan Cara setting

4. Selanjutnya setelah semua titik terpilih, saatnya untuk keluar dari perintah Spline dengan tekan enter / spasi tiga kali.
5. Sehingga hasil akan tampak pada gambar berikut ini, lalu hapus semua garis bantu untuk melihat hasil akhir kurva
garis bantu perintah spline autocad

gambar hasil perintah autocad spline


Sebenarnya contoh penggunaan dasar dari perintah Autocad Spline diatas, menurut saya sudah cukup mewakili untuk dikembangkan melalui penerapan dengan tingkat kerumitan gambar Autocad yang dikerjakan.

Bermanfaat sebagai cara untuk mengajukan sketch dasar dari desain yang membutuhkan approval, seperti ketika Anda ingin menyodorkan suatu gagasan desain kepada atasan, alangkah baiknya Anda menggunakan Autocad dengan perintah ini atau Command CAD lainnya. Tapi tidak harus serta merta meninggalkan gambar sket manual dengan tangan.

Penutup: Demikian tutorial membuat kurva atau menggunakan SPLINE pada Autocad dengan 2 contoh penggunaan yang berbeda. Untuk contoh gambar helm pada artikel ini saya buat hanya untuk ilustrasi saja, jadi bukan skala / ukuran sebenarnya dan bukan juga hasil dari pekerjaan saya yang terdahulu. Sekian

Saturday, April 2, 2016

Cara Membuat Chamfer di Autocad Mode Distance & Angle

Cara membuat Chamfer di Autocad dengan Distance, Angle dan panjang jarak kemiringan dari pingulan obyek. Command ini termasuk dalam salah satu perintah AutoCAD yang mungkin wajib untuk Anda pelajari, praktekkan, dan gunakan untuk menunjang awal karir Drafter yang baru Anda mulai.

Pengertian Chamfer


Perintah Chamfer Autocad adalah jenis perintah Modify yang berfungsi untuk membuat pingul dengan kemiringan tertentu dari dua garis lurus yang berhubungan. Untuk menggunakan perintah Chamfer pada Autocad, sebaiknya Anda memahami beberapa fungsi dan prinsip dasar dari command tersebut.

Seperti penggunaan Chamfer dengan mode Undo, Distance, Angle, Trim, Polyline, mEthode, dan Multiple. Dari ke- 7 mode tersebut, saya akan jelaskan yang sering saya gunakan yaitu Distance dan Angle.

Perbedaan Chamfer Autocad Mode Distance dan Angle


Saya akan berikan gambaran sedikit, sebelum lebih jauh mulai mengikuti tutorial ini. Jika nantinya kita akan menampilkan chamfer dengan ukuran mm saja, pada detail gambar 2D yang kita buat. Maka yang perlu digunakan adalah Chamfer mode “Distance”. Lihat gambar untuk memahami!


Lain halnya bila kita ingin menunjukkan ukuran di detail 2D dengan dimensi Derajat (Degree) dan Panjang (Length), maka yang perlu digunakan adalah Chamfer dengan mode “Angle”. Perhatikan gambar untuk lebih jelasnya!


Mungkin dengan ke- 2 uraian diatas Anda sudah bisa mengerti perbedaan dari Chamfer - Distance dan Chamfer - Angle yang akan saya jelaskan cara penggunaannya berikut ini.

Cara menggunakan perintah Chamfer di Autocad dengan Mode Distance


1. Langsung saja ketik “CHA” enter, untuk shortcut keyboard perintah Chamfer ini. Karena saya pastikan Anda sudah siap di lembar kerja ACAD nya masing-masing.

2. Ketika Anda masuk dalam command bar perintah tersebut, yang perlu diperhatikan adalah bagaimana untuk memerintah mode distance. Caranya ketikkan ”d” enter

Command: cha
CHAMFER
(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: d

3. Nah sekarang masukkan dimensi chamfer yang Anda harapakan. Kali ini kita akan buat seperti contoh “Perbedaan Mode Chamfer” di atas. Ketikkan 5 tekan enter untuk ukuran pertama .

Specify first chamfer distance <5.0000>: 5

4. Proses selanjutnya memasukkan distance Chamfer dengan ukuran kedua yaitu ketik 5 enter

Specify second chamfer distance <5.0000>: 5


5. Selanjutnya saat kursor aktif dan berubah menjadi kotak, langsung pilih garis / obyek pertama untuk membentuk Chamfer. Perhatikan lingkaran merah


6. Kemudian pilih garis / line kedua, klik pada garis tersebut. Tanda lingkaran merah


7. Sehingga hasilnya akan tampak seperti dibawah ini


Cara menggunakan perintah Chamfer di Autocad dengan Mode Angle


1. Ketik “cha” enter. Memakai lowercase / Caps Lock off juga tidak masalah
2. Kemudian untuk mengaktifkan mode Angle, ketikkan short cut “A” lalu tekan enter
3. Penting..! pada tahap berikutnya jangan sampai tertukar mana ukuran Derajatnya dan mana Panjangnya. Ketik 5 enter lalu 60 enter. Perhatikan command bar berikut ini

CHAMFER
(TRIM mode) Current chamfer Length = 0.0000, Angle = 0
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: a
Specify chamfer length on the first line <0.0000>: 5 -> ini untuk panjang
Specify chamfer angle from the first line <0>: 60 -> ini untuk derajat

4. Selanjutnya lakukan select obyek dengan mengikuti tahapan seperti nomor 5 dan 6 pada “mode distance” diatas.

5. Hasilnya akan tampak seperti ini

Kesimpulan dari cara membuat champer pada Autocad dengan 2 Mode pada tema uraian saat ini adalah, untuk memilih penggunan mode yang mana? Yang akan Anda pakai, tentukan dulu penarikan garis dimensi seperti apa yang diminta, berdasarkan : kepresisian, tingkat pengerjaan, kondisi dilapangan dll.

Jika hubungannya dengan pengerjaan dilapangan, misalnya untuk pengerjaan benda keja di mesin bubut konvensional dan benda yang dikerjaan memerlukan presisi tinggi dengan toleransi yang ketat, saya rekomendasikan memakai mode Angle

Karena ini akan memudahkan tukang bubut untuk setel Eretan mesin dengan mengikuti ukuran Sudut Chamfer yang Anda tampilkan. Meski sekarang banyak yang menggunakan mesin bubut CNC.

Terima kasih sudah membaca dan selamat mengikuti langkah demi langkahnya. Semoga bermanfaat. Salam..!
