Cara Menggabungkan Lingkaran dan Garis di AutoCAD

Ada beberapa cara menggabungkan quadrant lingkaran dan garis pada AutoCAD, kali ini saya share tutorial cara menggabungkan garis dengan lingkaran. Untuk pemula cara ini mungkin sedikit berguna atau bahkan sangat berguna.

Disini saya asumsikan anda sudah bisa membuat garis dan lingkaran. Seandainya anda belum bisa membuatnya, anda bisa baca posting saya yang sebelumnya. Tentang cara membuat lingkaran di AutoCAD dan cara membuat garis lurus di AutoCAD.

Mari ikuti caranya sebagai berikut :

1. Buat lingkaran terlebih dahulu
2. Lihat posting cara membuat lingkaran
3. Buat garis terlebih dahulu, lihat cara membuat posting garis
atau ketik L enter
4. Pilih object snap atau point dengan cara shift+click kanan
maka akan keluar seperti gambar berikut :

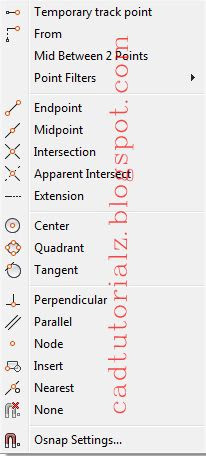

autocad object snap

5. Pilih point quadrant lingkaran

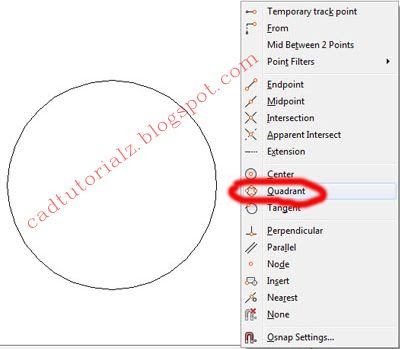

point lingkaran autocad

6. Arahkan pointer ke quadrant lingkaran maka akan terjadi link osnap yang aktif,

7. Click pada point quadrant tadi, lihat gambar berikut

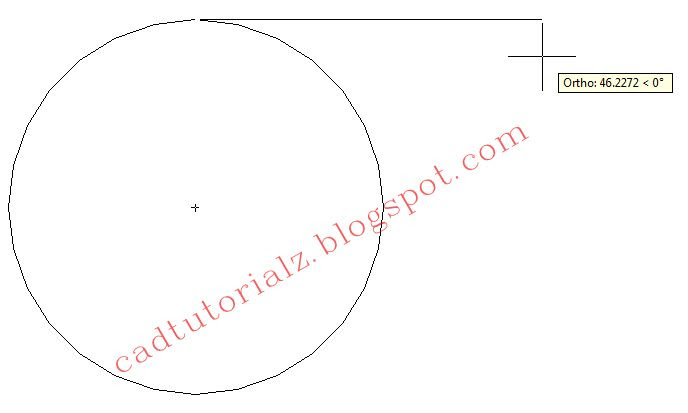

circle autocad

8. Tentukan panjang garis yang di inginkan

autocad tutorial

Kesimpulanya adalah ketika anda memilih salah satu osnap pada toolbar object snap maka osnap yang aktif akan otomatis nge-link sama garis yang di buat. Juga dengan pilihan tersebut kerja kita akan semakin cepat karena tanpa harus memilih secara manual sehingga terlalu lama penempatan first pointnya.

Baca juga : Cara Menggunakan Perintah PEDIT di Autocad

3 Responses to "Cara Menggabungkan Lingkaran dan Garis di AutoCAD"

  1. Anonymous1:01 AM

    tapi ga bisa di join mas,gmana cara joinya?

    ReplyDelete
    Replies
    1. Tutorial diatas menjelaskan cara menggabungkan garis bukan menjoinkan garis. Untuk menjoinkan garis atau membuat polyline biasanya pakai perintah pedit,
      begini caranya:
      1. Ketik pedit tekan enter
      2. Ketik M (multiple)tekan enter
      3. Block semua garis yang akan dijoin,tekan enter
      4. Ketik Y enter
      5. Lalu J enter
      6. Enter 2X

      Semoga membantu :)
